Çıkış Gerilimi: 24V DC - Nominal Akım: 6,5 A - Nominal Güç: 150w

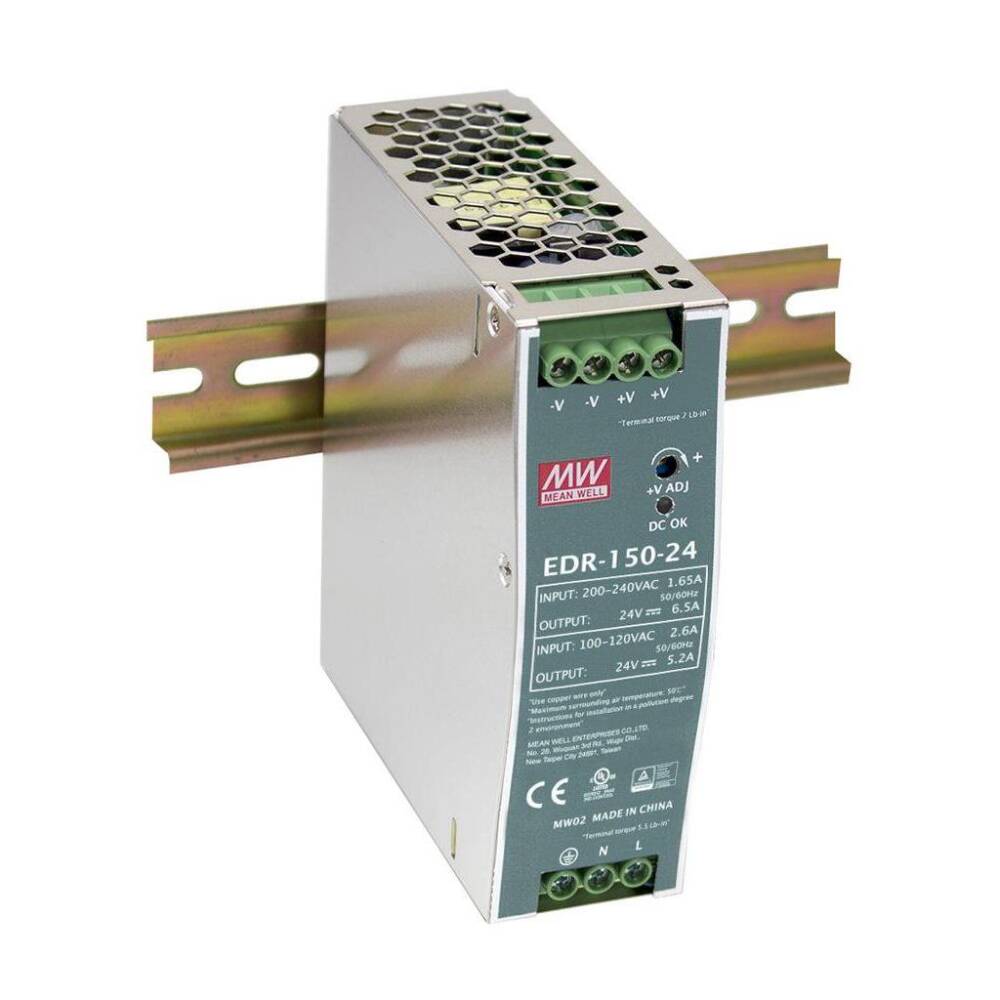

EDR‑150‑24, 150 W (230 VAC) – 125 W (115 VAC) çıkış gücüne sahip, 24 V DC gerilim sağlayan ince ve fan gerektirmeyen DIN raylı güç kaynağıdır. Sadece 40 mm kasa genişliğine sahiptir ve TS‑35/7.5 veya TS‑35/15 ray montajlarına uygundur. Kısa devre, aşırı yük, aşırı gerilim ve aşırı sıcaklık korumaları içerir; sistem izleme için LED güç göstergesi sağlar.
| Model | EDR‑150‑24 |
|---|---|
| Çıkış Gerilimi (DC) | 24 V |
| Nominal Çıkış Akımı | 6.5 A (230 VAC) / 5.2 A (115 VAC) |
| Nominal Güç | 156 W / 125 W |
| Dalga ve Gürültü (maks.) | 150 mVp‑p |
| Çıkış Gerilim Ayar Aralığı | 24 ~ 28 V |
| Gerilim / Hat / Yük Regülasyonu | ±1.0 % / ±0.5 % / ±1.0 % |
| Giriş Voltaj / Frekans | 90 ~ 264 VAC / 127 ~ 370 VDC · 47 ~ 63 Hz |
| Verimlilik (Tipik) | %87 |
| Giriş Akımı (Tipik) | 2.6 A (115 VAC) / 1.7 A (230 VAC) |
| Cold‑Start Akımı | 20 A / 35 A |
| Aşırı Yük Koruması | 105 ~ 130 % yükte sabit akım limiti, otomatik toparlanma |
| Aşırı Gerilim Koruması | 29 ~ 33 V (çıkış kapanır, yeniden enerji ile toparlanır) |
| Çalışma Sıcaklığı / Nem | ‑20 ~ +60 °C / %20 ~ 95 % RH (yoğuşmasız) |
| Boyutlar (G×Y×D) | 40 × 125.2 × 113.5 mm |
| Ağırlık | 0.6 kg |
Tüm parametreler 230 VAC giriş, tam yük ve 25 °C ortam sıcaklığında ölçülmüştür.
